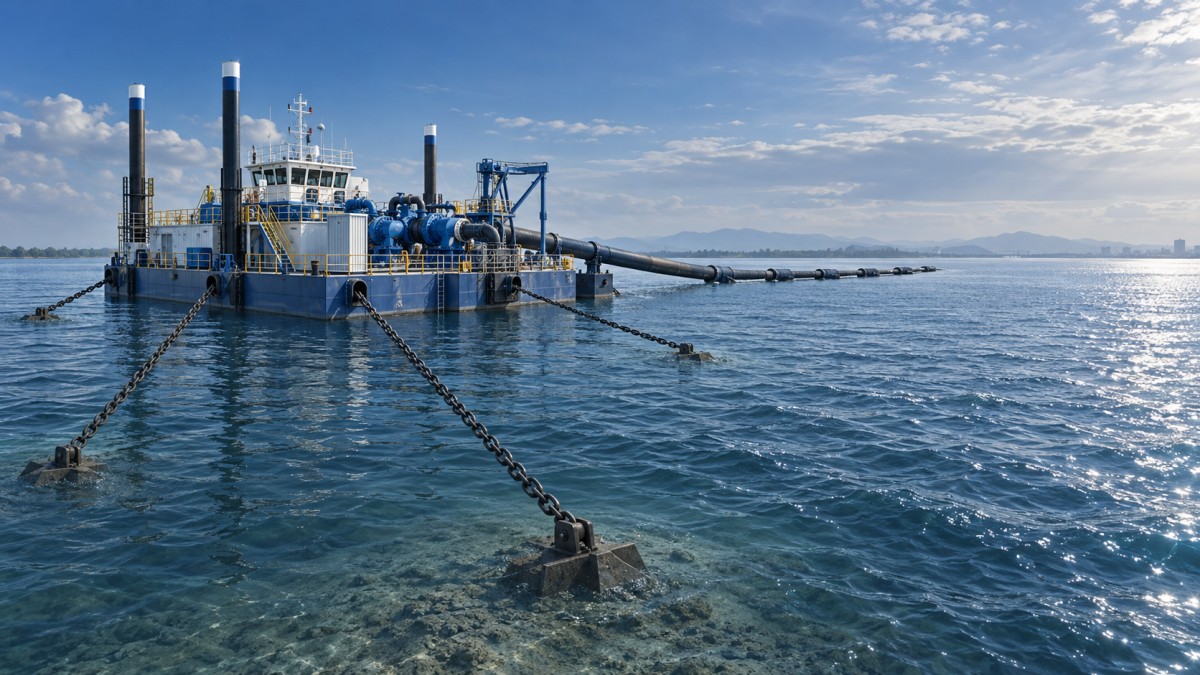

Как швартовные нагрузки определяют конструкцию якорной системы плавучей платформы

Как швартовные нагрузки определяют конструкцию якорного крепления плавучей платформы

Швартовные нагрузки — это не второстепенный расчет, выполняемый после выбора плавучей платформы. Они являются одним из исходных факторов, определяющих, сможет ли платформа удерживаться на месте, поддерживать рабочее выравнивание оборудования и продолжать безопасную эксплуатацию при изменении уровня воды, течений, ветра, волн и производственных условий. Для дноуглубительных и горнодобывающих работ конструкция якорного крепления должна учитывать как воздействие окружающей среды, так и усилия, создаваемые самой работой.

Платформа с насосами, грохотным оборудованием, технологическими модулями, дноуглубительной техникой, топливными системами или напорными трубопроводами редко является пассивным плавучим объектом. Реакция фрезы, сопротивление трубопровода, подъемные операции на борту, накопление материала и изменение осадки могут влиять на распределение натяжения в ее швартовной системе. Поэтому схема якорного крепления должна оцениваться как часть всей рабочей системы, а не как отдельный компонент дна моря или русла реки.

Путь передачи нагрузок начинается над ватерлинией

Расчет размеров якоря начинается с четкого понимания пути передачи нагрузок: силы окружающей среды воздействуют на корпус, надстройку, оборудование, трубопроводы и открыто расположенный материал; эти силы вызывают перемещение и натяжение швартовных линий; натяжение передается через клюзы, обухи, скобы, цепи, стальные канаты, синтетические канаты и соединители, прежде чем достигнуть якоря и окружающего грунта. Слабое место на любом участке может ограничить допустимую удерживающую способность всей системы.

Ветровая нагрузка часто оказывается более значительной, чем ожидается, когда платформа оснащена высокими конвейерами, кабинами управления, портальными конструкциями, трубными эстакадами или технологическим оборудованием. Нагрузка от течения может преобладать в реках, каналах и дноуглубительных выемках, особенно если корпус имеет большую лобовую площадь. На открытой воде необходимо также учитывать волновой дрейф и циклические нагрузки на линии. Конструкция, основанная только на средних условиях, может казаться достаточной в спокойной воде, но потерять запас удержания при порывах ветра, волне от проходящих судов или сезонных изменениях течения.

Максимальная швартовная нагрузка не всегда создается только самым сильным ветром или самым быстрым течением. Важны сочетания направлений. Поперечное течение при умеренном ветре может создать косое нагружение, перегрузить угловую линию, изменить рабочий курс или вызвать нежелательное рыскание. Поэтому техническая оценка должна рассматривать случаи нагружения по направлениям, а не только одну результирующую силу.

Почему движение платформы меняет требования к якорям

Швартовная система проектируется не только для сопротивления усилиям, но и для ограничения движения. Допустимые продольное и поперечное перемещение, рыскание, вертикальное перемещение, крен и дифферент зависят от выполняемой работы. Платформа для переработки минералов может допускать некоторое горизонтальное отклонение, если трубопроводы остаются в пределах допустимого изгиба и соединительных ограничений. Дноуглубительная платформа, работающая вблизи заданной линии выемки, может требовать более точного позиционирования. Если используются сваи, папильонажные сваи, лестницы, всасывающие трубы или напорные линии, даже незначительное перемещение может снизить производительность или вызвать механическое взаимное воздействие.

Именно поэтому двум платформам с аналогичным водоизмещением могут требоваться совершенно разные якоря. Легко нагруженная баржа в защищенной акватории может использовать относительно податливую цепную систему, в которой вес и геометрия цепи поглощают перемещение. Платформе, которая должна сохранять точный курс, может потребоваться более жесткая конфигурация, большее число линий, другие углы набега или дополнительное позиционирование папильонажными сваями. Однако повышение жесткости обычно увеличивает пиковые нагрузки на линии и якоря. Предпочтительным решением не всегда является система с наименьшим перемещением; это система, удерживающая движение в эксплуатационных пределах без создания непрактичных нагрузок на оборудование или грунтовые условия.

Исходные данные, которые следует подтвердить перед выбором якоря

Обоснованное предложение по якорному креплению требует не только длины платформы и глубины воды. Технические специалисты должны запросить информацию, определяющую расчет:

• Масса порожней платформы, эксплуатационное водоизмещение, осадка, высота надводного борта и расчетная площадь парусности;
• Компоновка оборудования, изменение полезной нагрузки на борту, подъемные операции и ожидаемые изменения центра тяжести;
• Расчетные условия ветра, течения, волн, уровня воды и волны от судов для фактической площадки;
• Диапазон глубин воды, геометрия берегов, доступный радиус швартовки, навигационные ограничения и трассировка трубопроводов;
• Данные инженерно-геологических изысканий, включая глубину осадочных отложений, несущие слои, прочность на сдвиг, плотность или скальные условия, если применимо;
• Тип, диаметр, длина и предварительное натяжение швартовных линий, соединительная арматура и допустимые рабочие пределы;
• Требуемая точность позиционирования во время производства, технического обслуживания, остановки и аварийных условий.

Отсутствие данных о грунте является частой причиной ложной уверенности. Удерживающая способность якоря зависит от взаимодействия между якорем и грунтом, а не только от массы якоря. Мягкий ил, рыхлый песок, плотный песок, глина, гравий, выветрелая порода и слоистые речные отложения ведут себя по-разному. Крупный обычный гравитационный якорь может быть применимым, когда приоритетом является простота установки, однако он может требовать значительной массы и при этом обеспечивать ограниченное сопротивление горизонтальному волочению в слабых отложениях. Заглубляемые при волочении якоря, винтовые якоря, забивные сваи, буровые анкеры, гравитационные основания и системы папильонажных свай имеют свои преимущества и ограничения, зависящие от площадки.

Тип якоря должен соответствовать направлению нагрузки

Направление тяги линии на якорь так же важно, как и расчетное натяжение. Цепные швартовки обычно передают на якорь преимущественно горизонтальную нагрузку, когда на дне лежит достаточная длина линии. Натянутые или полунатянутые системы могут создавать большую вертикальную составляющую. Якорь, хорошо работающий при горизонтальном волочении, может не обеспечивать такую же несущую способность при увеличении выдергивающего усилия. Это различие должно быть отражено в исходных расчетных данных, а не скрыто в общем перечне оборудования.

Схема размещения якорей также влияет на распределение нагрузок. Симметричные четырехточечные схемы широко применяются, поскольку могут обеспечивать удержание в нескольких направлениях, однако симметрия на чертеже не гарантирует равного натяжения в процессе эксплуатации. Неравная длина линий, различная глубина воды, разные грунтовые условия в местах установки якорей, смещение платформы и допуски монтажа могут перенести большую часть нагрузки на одну или две линии. Конструкция должна определять определяющую линию для каждого случая воздействия окружающей среды и эксплуатации, а затем соответствующим образом проверять ее арматуру и несущую способность якоря.

Для платформ, работающих вдоль канала, распределенная схема швартовки может мешать проходящему судоходству или напорным трубопроводам. В таких случаях сочетание якорей и папильонажных свай либо метод контролируемого перемещения может быть более практичным, чем максимальное разнесение якорей. Инженерное решение является не только конструктивным, но и эксплуатационным.

Эксплуатационные нагрузки часто недооцениваются

Дноуглубительные работы и операции по извлечению полезных ископаемых создают нагрузки, которых нет на обычном служебном понтоне. Плавучий напорный трубопровод может тянуть в сторону при изменении курса платформы. Всасывающая лестница может создавать реактивные усилия во время выемки грунта. Накопление материала может изменять осадку и дифферент. Запуск насоса, включение фрезы, работа лебедки и подъемные операции могут создавать переходные нагрузки, не отражаемые статическим расчетом воздействия окружающей среды.

Та же логика применима к переходу у береговой линии. Оборудованию, выбранному для восстановления водно-болотных угодий, обслуживания каналов, предотвращения наводнений или мелководного строительства, может потребоваться чередовать плавучий и наземный режимы работы. Например, амфибийный земснаряд может передвигаться на гусеницах по суше и работать на воде, а гидравлические наклоняемые папильонажные сваи и боковые понтоны обеспечивают устойчивость при выемке на большой глубине. Метод его развертывания может снизить зависимость от отдельных спусковых судов, однако его схема якорного крепления или папильонажных свай все равно должна учитывать несущую способность грунта, усилия выемки и местные колебания уровня воды.

Проверка системы, а не только якоря

Подходящая удерживающая способность не делает систему безопасной, если цепь, стальной канат, скоба, клюз, кнехт или усиление палубы имеют недостаточный размер. Соединения особенно уязвимы, поскольку могут подвергаться износу, боковой нагрузке, коррозии, истиранию или усталости вследствие повторяющегося движения платформы. Доступ для осмотра следует учитывать на этапе проектирования. Якорь, заглубленный вне досягаемости, может быть приемлемым, однако концевые заделки линий, клюзы и барабаны лебедок должны оставаться доступными для осмотра и обслуживания в течение рабочего периода.

Если проект предусматривает признанный морской, гражданский или местный нормативный стандарт, выбранный метод проектирования, сочетания нагрузок, коэффициенты запаса и требования к инспекции должны соответствовать этому требованию. Неправильно предполагать, что подход к морской швартовке напрямую применим к мелкому внутреннему горнодобывающему пруду или что временная схема дноуглубительных работ имеет те же критерии, что и постоянная плавучая установка. Юрисдикция площадки, продолжительность проекта, последствия отказа и доступ для извлечения оборудования влияют на соответствующую расчетную основу.

Практическая проверка перед мобилизацией

Перед установкой специалисты должны подтвердить координаты якорей, длины линий, ожидаемое предварительное натяжение, уровень воды, используемый для настройки, и предполагаемый рабочий диапазон. Монтажная команда должна знать, какие линии являются критическими, как будет проверяться натяжение и какие условия требуют повторного натяжения или приостановки работ. План швартовки без практического метода мониторинга является неполным, особенно там, где уровень воды быстро меняется или производственные усилия изменяются в течение смены.

Qingzhou Yongli Mining And Dredging Machinery Co., Ltd., основанная в 1997 году в Цинчжоу, провинция Шаньдун, работает в области дноуглубительных судов, плавучих производственных платформ, горнодобывающего оборудования, монтажа, пусконаладки и поддержки эксплуатации проектов. Для комплексов оборудования с земснарядами, насосными баржами, рабочими судами, транспортными баржами или технологическими платформами полезной отправной точкой является общее определение эксплуатационных нагрузок и ограничений площадки, а не заранее выбранный тип якоря.

Окончательная конструкция якорного крепления должна демонстрировать прослеживаемую связь между условиями окружающей среды, эксплуатационными нагрузками, ограничениями движения платформы, несущей способностью швартовных линий и удерживающей способностью грунта. Если эту связь невозможно ясно объяснить, конструкция может оставаться лишь концепцией, а не надежной рабочей схемой.
