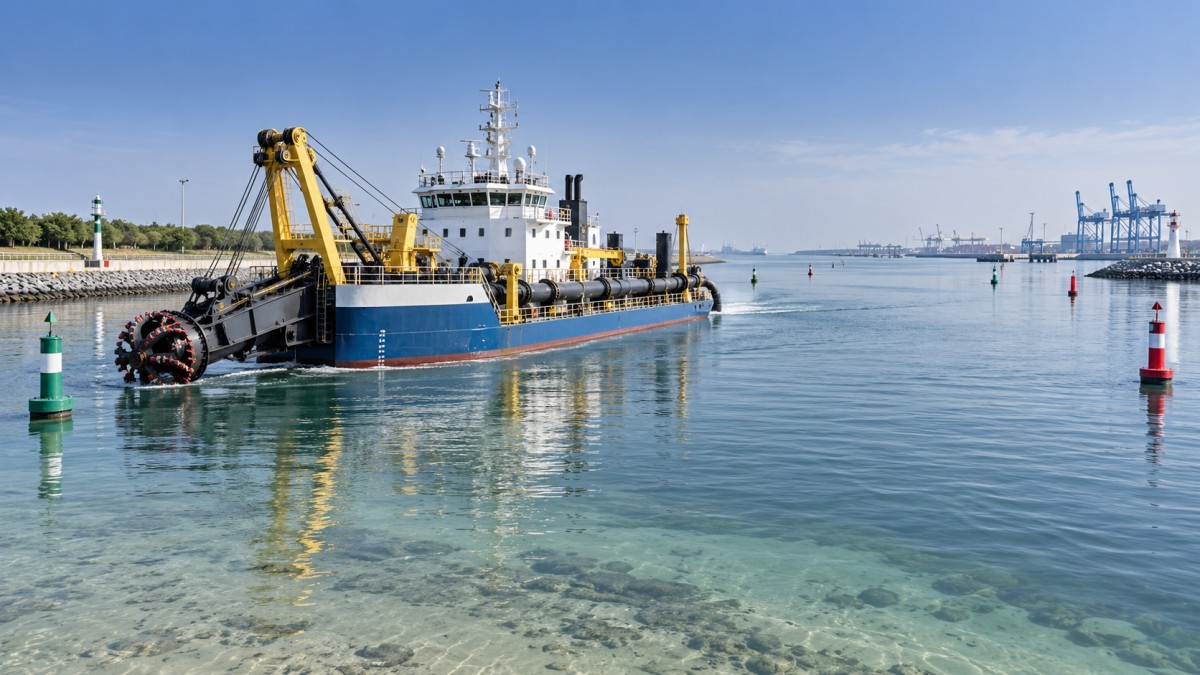

Как ограничения по осадке определяют, может ли земснаряд достичь объекта

Земснаряд может добраться до объекта только в том случае, если его эксплуатационная осадка при загрузке, а не только габариты из рекламного буклета, соответствует наименьшей глубине воды на всём маршруте с достаточным запасом безопасности. Самой мелкой точкой может быть устье реки, подходной канал, пересечение с водопропускной трубой, временная стоянка или последний участок у зоны дноуглубительных работ. Судно может иметь достаточную глубину разработки и производительность насоса для выполнения работ, но всё же не суметь прибыть на место без посадки на мель, ожидания высокого уровня воды или частичной разборки.

Практическое решение заключается в сравнении осадки земснаряда в каждом транспортном и рабочем состоянии сминимальной доступной глубиной с учётом прилива, заиления, волн, крена и навигационного запаса. Поэтому ограничения по осадке следует проверять до выбора способа транспортировки, определения размера земснаряда или утверждения графика мобилизации. Рассматривать осадку как второстепенную логистическую деталь на позднем этапе — один из самых быстрых способов создать предотвратимые задержки.

Глубина на маршруте доступа редко соответствует глубине, указанной на карте

В отчёте по обследованию объекта может быть указано, что глубина канала составляет 2,5 м, но само по себе это число не доказывает, что земснаряд может им воспользоваться. Оно может относиться к более раннему обследованию, определённому уровню воды или осевой линии, которая глубже маршрута, по которому фактически должно следовать широкое судно. Отложения могут перемещаться после дождей, паводков, движения судов или предыдущих дноуглубительных работ. В приливных районах доступная глубина меняется в течение дня. На открытой воде короткие волны могут сделать проход с минимальным запасом небезопасным, даже если номинальная глубина кажется достаточной.

При планировании доступа начните с лимитирующей глубины: наименьшей глубины на всём пути между точкой спуска на воду и рабочей площадкой. Затем вычтите факторы, уменьшающие полезный запас. В результате будет получена судоходная глубина, доступная для земснаряда, а не оптимистичная цифра по объекту.

Осадка не является одним фиксированным значением

Когда люди спрашивают, может ли земснаряд добраться до объекта, они иногда интересуются «осадкой», как будто она остаётся неизменной. В действительности соответствующее значение зависит от состояния судна. Земснаряд может иметь различную посадку при буксировке, при наличии на борту топлива и запасных частей, при поднятой лестнице или при конфигурации понтонов для транспортировки. Судно с почти ровной статической осадкой также может иметь дифферент на корму или нос, когда оборудование, якоря, напорный трубопровод и вспомогательное оснащение размещены для перехода.

Запросите у поставщика оборудования данные по осадке и дифференту в предполагаемом состоянии при мобилизации, а не только общий чертёж корпуса. Уточните, включают ли указанные размеры дополнительное оборудование, сваи, боковые якоря, лестницы или транспортные опоры. Если земснаряд модульный или разборный, различайте осадку собранного судна и осадку отдельных модулей, перевозимых баржей, грузовиком, железнодорожным или морским транспортом.

Воздушная осадка также имеет значение. Мелководный речной маршрут может проходить под мостами, линиями электропередачи, трубопроводами или надземными сооружениями. Земснаряд может иметь достаточный запас под килем, но всё равно быть заблокирован высотой рубки, мачты, поднятой лестницы, подъёмного оборудования или временной транспортной рамы. При согласовании доступа необходимо проверять оба вертикальных направления относительно ватерлинии.

Установите реальный запас под килем до принятия решения

Использование доступной глубины воды, равной осадке судна, не является приемлемым эксплуатационным планом. Необходим определённый запас, поскольку дно неровное, измерения несовершенны, а судно движется. Этот запас нельзя свести к одному универсальному значению: защищённая акватория с недавно подтверждённым ровным дном отличается от приливного эстуария с течениями, волновым воздействием и перемещающимися отмелями.

Полезный расчёт выглядит следующим образом:

Требуемая глубина доступа = максимальная осадка при переходе + эксплуатационный запас + запас под килем.

Эксплуатационный запас учитывает ожидаемые изменения во время прохода, такие как дифферент, просадка, качка или небольшое изменение нагрузки. Просадка заслуживает внимания при движении судна по стеснённым каналам: поток воды вокруг корпуса может привести к небольшому увеличению осадки и изменению дифферента с ростом скорости. Медленный контролируемый проход может снизить этот эффект, однако маршрут всё равно должен обеспечивать достаточный запас.

Запас под килем — это остаточный зазор между нижней точкой корпуса и дном. Он защищает от неопределённости данных обследования и локальных возвышений дна. Если на маршруте имеются камни, мусор, старые сваи или неровный грунт после дноуглубительных работ, одного промера глубин может быть недостаточно для выявления всех опасностей. Узкий зазор, который выглядит приемлемым на бумаге, может привести к посадке на мель на первом же повороте или в разворотном бассейне.

Ограничения маршрута часто определяют конфигурацию оборудования

Осадка — лишь одно из нескольких физических ограничений, но именно она часто указывает на необходимость другого плана мобилизации. Компактный маршрут может быть достаточно глубоким при высокой воде, но слишком узким для безопасного разворота. Другой маршрут может позволять пройти плавучему корпусу, но не давать возможности подойти к берегу, где требуется соединять секции трубопровода. При работах в удалённых внутренних районах выбранный способ доступа может определять всю спецификацию земснаряда.

• Прямая доставка по воде: подходит, когда непрерывный маршрут имеет достаточную глубину, ширину, надводный габарит, пространство для разворота и вспомогательную инфраструктуру.
• Буксируемая доставка при запланированных уровнях воды: может применяться на приливных или сезонно изменяющихся маршрутах при условии, что график предусматривает окна для прохода и защищённую зону ожидания.
• Частичная разборка и наземная транспортировка: полезна, когда автомобильный или железнодорожный маршрут позволяет избежать мелководных участков, однако необходимо подтвердить наличие точек погрузки, грузоподъёмности и пространства для сборки.
• Спуск на воду рядом с рабочей зоной: может снизить риски водного доступа, хотя место спуска должно безопасно выдерживать массу корпуса, уклон, несущую способность грунта и подключение напорных линий.

Не следует считать, что использование меньшего земснаряда автоматически решает проблемы доступа. Меньший корпус может иметь меньшую осадку, однако он может не соответствовать требованиям по производительности, дальности транспортирования пульпы, глубине разработки или способности разрабатывать грунт. Цель состоит в выборе конфигурации, которая достигает объекта и выполняет требуемые работы без опоры на непрактичные условия эксплуатации.

Подбирайте земснаряд с учётом лимитирующего маршрута и требуемых работ

Рассмотрим задачу по добыче или намыву песка в реке, озере, зоне плотины или защищённой прибрежной акватории. Маршрут может быть мелководным на входе, тогда как сама рабочая зона значительно глубже. В такой ситуации выбор следует начинать с ограничения по доступу, а затем проверять, сможет ли выбранный земснаряд обеспечить требуемую производительность после прибытия.

Например, земснаряд с фрезерным рыхлителем YLCSD450 предназначен для применения на реках, озёрах, в море, в районах плотин, для добычи и намыва песка. Его заявленная общая длина при поднятой лестнице составляет 37 м, ширина — 7,2 м, а глубина разработки — 14 м. Эти параметры важны для планирования маршрута и работ, однако они не заменяют подтверждение фактической транспортной осадки судна, дифферента, местных уровней воды или пространства для разворота. Его разборная, пригодная для транспортировки конструкция может быть альтернативой при ограниченном доступе по воде при условии соблюдения условий проекта по подъёму и сборке.

Технические возможности следует проверять параллельно. Земснаряду, предназначенному для транспортирования пульпы по длинному трубопроводу, необходима достаточная производительность насоса для запланированного маршрута разгрузки, а мощность фрезы и гидравлические системы должны соответствовать разрабатываемому материалу. Выбор, основанный исключительно на малой осадке, может привести к тому, что на объект прибудет судно, которое легко доставить, но которому будет сложно поддерживать запланированный режим производства.

Практическая проверка перед мобилизацией

До подтверждения отправки подготовьте единый маршрутный лист, отслеживающий движение земснаряда от точки поставки до конечной рабочей позиции. Включите в него обследование маршрута, привязку к уровню воды, габариты под мостами, узкие места, повороты, временные места швартовки, площадку спуска на воду и все пересечения, где потребуются трубопровод или вспомогательные плавсредства. Визуальный осмотр непосредственно перед мобилизацией особенно ценен там, где каналы, как известно, быстро меняются.

1. Получите максимальную осадку оборудования при переходе и определите самую нижнюю точку корпуса или навесного элемента в этом состоянии.
2. Проверьте лимитирующую глубину по актуальной информации, относящейся к фактически ожидаемому уровню воды.
3. Примените запас, специфичный для маршрута, на изменения дна, движение судна, дифферент и просадку, связанную со скоростью.
4. Проверьте ширину, радиус поворотов, надводный габарит, течение и безопасные места для ожидания или разворота.
5. Определите, остаётся ли предпочтительный маршрут пригодным на протяжении всего запланированного окна мобилизации, а не только в один благоприятный момент.
6. Подготовьте альтернативный способ транспортировки или спуска на воду до отправки оборудования, если запас глубины минимален.

Не следует направлять земснаряд на мелководный маршрут, исходя из предположения, что незначительная посадка на мель безвредна. Посадка на мель может повредить конструкции корпуса, прервать буксировку, осложнить вопросы страхования и спасательных работ, а также задержать начало работ. Если расчёт оставляет небольшой запас, подтвердите маршрут гидрографическим обследованием и оцените запланированный переход совместно с ответственными морскими и производственными командами. Правильным решением может оказаться другая точка спуска на воду, проход в определённое время, временные дноуглубительные работы для обеспечения доступа или транспортируемая конфигурация земснаряда, а не попытка провести полностью собранное судно через недостаточную глубину воды.
